Analisi completa dei potenziometri

In una revisione completa dei potenziometri, dai loro dettagli di costruzione alla loro vasta gamma di tipi, applicazioni e sfide nella progettazione elettronica, questo articolo mira a fornire una prospettiva completa per comprendere il ruolo dei potenziometri nell'elettronica moderna.Una comprensione approfondita delle caratteristiche delle prestazioni e la corretta applicazione di potenziometri è la chiave per una progettazione di circuiti efficiente e accurata per i professionisti della tecnologia elettronica.

Catalogare

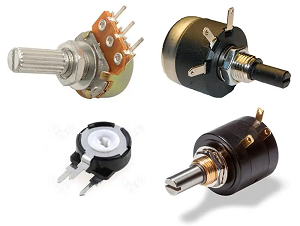

Figura 1 ： Apparenza generale di un potenziometro GENERALE di un potenziometro

Conoscenza di base dei potenziometri

IL potenziometro funge da funzione di regolazione e controllo nelle apparecchiature elettroniche.Attraverso la sua struttura e design unici, raggiunge un controllo preciso della corrente e della tensione nel circuito.

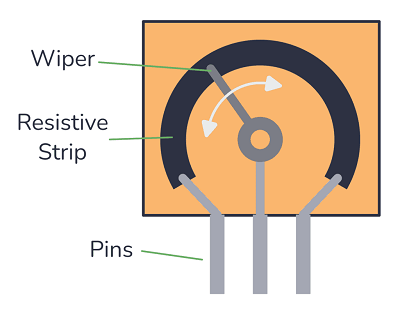

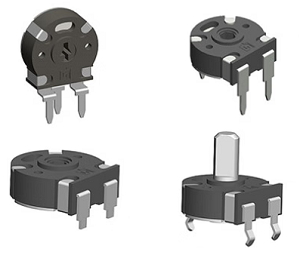

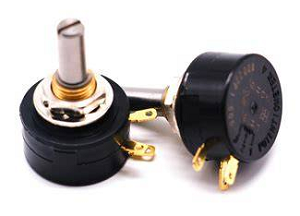

Il design del potenziometro è squisito, tra cui un elemento resistivo fisso, un contatto scorrevole e un meccanismo di regolazione.Questi blocchi di costruzione lavorano insieme per consentire all'utente di regolare con precisione la resistenza del circuito attraverso semplici operazioni fisiche, come la rotazione di una manopola o scorrere un cursore.L'elemento di resistenza è il nucleo del potenziometro.A seconda del materiale di produzione, come film in carbonio, film in metallo o plastica conduttiva, anche le caratteristiche di resistenza del potenziometro e gli scenari applicabili saranno diversi.Ad esempio, i potenziometri per film in metallo sono adatti per applicazioni che richiedono un'elevata precisione e stabilità a causa del loro eccellente coefficiente di temperatura e durata.

In termini di applicazioni tecniche, i potenziometri vengono utilizzati in una vasta gamma di applicazioni.Nelle apparecchiature audio, i potenziometri consentono il controllo fine del volume regolando la quantità di corrente che scorre attraverso altoparlanti o cuffie.Soprattutto il potenziometro logaritmico, poiché la sua curva di regolazione è più vicina al modo in cui l'orecchio umano percepisce l'intensità del suono, rende la regolazione del volume più ergonomica e migliora l'esperienza dell'utente.Nella progettazione di circuiti elettronici, il ruolo del potenziometro come divisore di tensione regolabile consente agli ingegneri di controllare con precisione i livelli di tensione in vari punti del circuito, che è importante per l'elaborazione del segnale e l'ottimizzazione dei circuiti analogici.

In genere, i potenziometri hanno una capacità di trasporto di potenza relativamente bassa e generalmente non sono adatti per l'uso diretto nei circuiti ad alta potenza.Tuttavia, questa limitazione può essere superata usando potenziometri in combinazione con gli amplificatori di potenza per consentire un controllo efficace di potenze più elevate.Inoltre, la durata e l'accuratezza dei potenziometri sono influenzate da materiali e progettazione.Nelle applicazioni esigenti, la scelta di un potenziometro per film in metallo più costoso ma per le prestazioni può migliorare l'affidabilità e la stabilità del sistema.

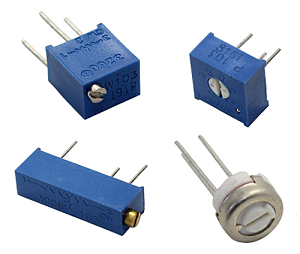

Tipi e caratteristiche dei potenziometri

I potenziometri sono divisi in più tipi in base ai loro principi di lavoro e ai requisiti di applicazione.Ogni tipo ha le sue caratteristiche uniche e scenari di applicazione.

Il tipo più comune di potenziometro è il potenziometro analogico.Se ulteriormente scomposto, può essere diviso in due forme: lineare e rotante.

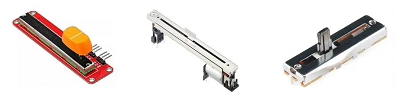

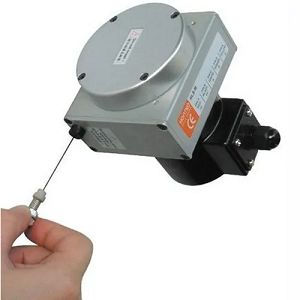

I potenziometri lineari regolano i valori di resistenza attraverso un meccanismo di scorrimento che si muove linearmente.Questo metodo di movimento fisico intuitivo rende i potenziometri lineari particolarmente adatti per applicazioni che richiedono un controllo preciso dei cambiamenti di resistenza, come strumenti di laboratorio e dispositivi di regolazione di precisione.L'accuratezza del design e la regolazione dei potenziometri lineari consentono loro di calibrare e regolare accuratamente i parametri del circuito.

Figura 2 ： Potenziometro lineare

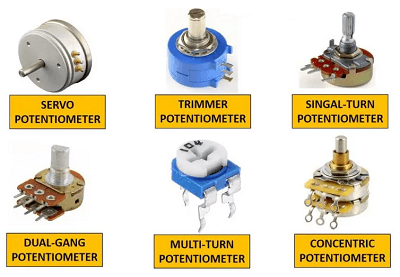

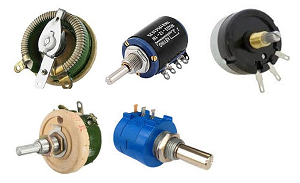

I potenziometri rotanti regolano il valore di resistenza per il movimento angolare della manopola e dell'albero.Questo tipo di potenziometro è ampiamente utilizzato nell'elettronica di consumo per la sua interfaccia intuitiva e la funzione di regolazione regolare.Dal controllo del volume alle funzioni di ottimizzazione, i potenziometri rotanti sono progettati non solo per ottimizzare l'esperienza dell'utente, ma anche per migliorare l'operabilità del prodotto e l'efficienza di regolazione.

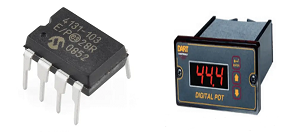

I potenziometri digitali utilizzano segnali digitali per controllare i valori di resistenza, consentendo di apportare regolamenti di resistenza precise attraverso il software.Il controllo fine dei valori di resistenza si ottiene ricevendo segnali digitali da protocolli di comunicazione come SPI o I²C, rivoluzionando le apparecchiature di prova automatizzate, le regolazioni elettroniche di precisione e le applicazioni audio avanzate.La programmabilità e le capacità di regolazione ad alta precisione dei potenziometri digitali offrono loro un vantaggio senza rivali in cui sono necessarie soluzioni di regolazione della resistenza complesse.

I potenziometri multi-svolta, che consentono una regolabilità più dettagliata fornendo più svolte di rotazione, sono importanti principalmente nei sistemi di controllo industriale in cui piccoli cambiamenti nella resistenza possono avere un impatto significativo sulle prestazioni del sistema.

Il doppio potenziometro controlla due parti di regolazione indipendenti attraverso un meccanismo operativo condiviso, che è particolarmente adatto ai sistemi audio stereo per garantire un controllo del volume bilanciato e preciso dei due canali.

Figura 3 ： Potenziometro rotante

Potenziometro vs reostato e encoder

Come dispositivo a tre terminali, il potenziometro è progettato per includere un terminale fisso, un terminale scorrevole e un terminale di terra.Questa struttura del dispositivo consente di utilizzare il potenziometro sia come varistore (usando solo i suoi due terminali) sia come divisore di tensione, fornendo qualsiasi valore intermedio da zero al valore di resistenza massima.Modificando il valore di resistenza, la tensione attraverso il carico viene regolata indirettamente, controllando così il volume.

In genere avendo solo due terminali e un design strutturale più semplice di un potenziometro, il ruolo di un varistore si concentra sul controllo della corrente modificando la resistenza del percorso corrente.I varisti sono quindi più adatti per applicazioni che richiedono un controllo preciso della corrente, come la regolazione della velocità del motore o la luminosità dei LED invagito.Va notato che i varisti sono adatti per controllare direttamente il carico attraverso il quale scorre la corrente, piuttosto che dividere la tensione.

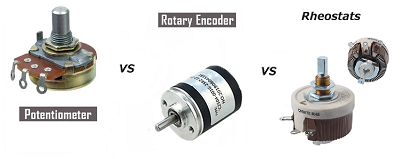

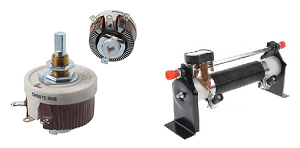

Figura 4 ： Potenziometro vs. reostato

Il meccanismo di lavoro di un encoder rotante è significativamente diverso da quello di un potenziometro.Gli encoder usano sensori ottici o magnetici per identificare la rotazione dell'albero e quindi convertire l'angolo di rotazione in un'uscita del segnale digitale.Questo design rende gli encoder rotanti particolarmente adatti per applicazioni che richiedono misurazioni angolari precise, come il controllo del motore passo -passo o il posizionamento preciso dei giunti robot.Poiché gli encoder forniscono uscite del segnale digitale, sono particolarmente importanti nelle applicazioni che richiedono elevata precisione e sistemi di controllo complessi.

In termini di applicazioni tecniche e selezione dei componenti, i potenziometri vengono spesso utilizzati nel controllo dell'interfaccia utente e nella regolazione dei segnali analogici a causa della loro capacità di fornire uscita analogica continua e facilità di funzionamento.In quelle applicazioni ad alta potenza che richiedono un controllo corrente continua, i varisti mostrano una migliore applicabilità.Gli encoder rotanti sono la prima scelta nei moderni sistemi di automazione e controllo di precisione perché possono fornire informazioni sulla posizione di alta precisione e feedback digitali.

Attraverso queste analisi, possiamo vedere le posizioni uniche e i valori dell'applicazione di potenziometri, reostati e encoder nei circuiti elettronici e nei sistemi di controllo.Una corretta comprensione e selezione di questi componenti sono la chiave per ottimizzare il design e raggiungere un controllo preciso.

Affitto potenziometro

Il parametro conico del potenziometro chiarisce il cambiamento dinamico del valore di resistenza durante il processo di calibrazione ed è un indicatore importante della variazione del valore di resistenza durante il processo di regolazione.Pertanto, comprendere i diversi tipi di topi potenziometri e i loro scenari di applicazione può aiutare i progettisti a fare scelte più ragionevoli.

I potenziometri a conici lineari sono molto comuni nei campi tecnici che richiedono una regolazione continua e persino della resistenza, poiché il cambiamento di resistenza è proporzionale alla posizione di regolazione.Questo metodo di regolazione intuitivo garantisce che l'utente possa prevedere e controllare le variazioni dei valori di resistenza, mantenendo coerenza e accuratezza nel controllo del processo.

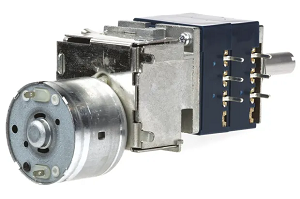

I potenziometri conici logaritmici utilizzano le loro caratteristiche di cambiamento di resistenza non lineare per accogliere meglio le caratteristiche di risposta uditiva umana, specialmente nel controllo del volume.Il principio di progettazione è quello di fornire un cambiamento più rapido della resistenza all'inizio della regolazione e quindi rallentare gradualmente in una fase successiva.Questo modello di cambiamento rende il processo di regolazione del volume più liscio e naturale.Per questo motivo, i potenziometri conici logaritmici sono preferiti nei sistemi audio e di trasmissione, in quanto aiutano a ottenere una transizione equilibrata dal muto al massimo volume, migliorando così l'esperienza di ascolto complessiva del sistema audio.

Il concetto di design del potenziometro conico antilogog è l'esatto contrario del cono logaritmico, fornendo un cambiamento più lento di resistenza durante le fasi iniziali di regolazione e un rapido aumento della resistenza quando si avvicina la posizione massima.Questo potenziometro è adatto per applicazioni che richiedono un rapido aumento dell'uscita all'estremità di regolazione.Ad esempio, in alcuni processori e effetti audio, i potenziometri conici antilog

Figura 5 ： Potenziomete di controllo del volume

Quando si seleziona il cono potenziometro, oltre a considerare i requisiti tecnici specifici dell'applicazione, è anche necessario considerare le abitudini operative dell'utente e gli effetti di controllo previsti.Per la maggior parte delle applicazioni audio, i potenziometri conici logaritmici o antilogaritmici sono più adatti a causa della loro corrispondenza alle caratteristiche dell'udito dell'orecchio umano, mentre i potenziometri conici lineari mostrano vantaggi in cui è richiesto un controllo uniforme e continuo.Considerazione completa dei requisiti dell'applicazione, dell'esperienza dell'utente e dei fattori di costo possono guidare i progettisti a fare la scelta più appropriata tra molte opzioni per garantire la migliore corrispondenza tra le prestazioni del potenziometro e lo scenario dell'applicazione.

Altri parametri chiave del potenziometro

Le prestazioni e l'adattabilità di un potenziometro sono profondamente influenzate dai suoi parametri chiave, che insieme determinano le prestazioni e l'affidabilità del potenziometro in diverse situazioni.Comprendere questi parametri e il loro impatto sulle prestazioni del potenziometro è estremamente importante per selezionare il potenziometro appropriato e garantire che funzioni bene per una determinata applicazione.

Il valore di resistenza e la gamma di resistenza sono le considerazioni principali quando si progettano un potenziometro.Definiscono direttamente la massima resistenza tra le due estremità del potenziometro e determinano l'intervallo di regolazione della resistenza che il potenziometro può ottenere nel circuito.I potenziometri ad alta resistenza sono spesso utilizzati nelle applicazioni di condizionamento del segnale fine, come i controlli di volume nelle apparecchiature audio perché forniscono un ampio intervallo di regolazione della resistenza, adatto alla resistenza del segnale di messa a punto.I potenziometri a bassa resistenza sono più comunemente usati negli scenari di controllo di corrente, come la regolazione della velocità del motore perché possono fornire capacità di passaggio di corrente più elevata all'interno di un intervallo di resistenza inferiore.

Figura 6 ： potenziometro multi-torni

L'indice di potenza indica la massima capacità di potenza che il potenziometro può sostenere in modo persistente senza soccombere al surriscaldamento.Questa metrica assume un significato fondamentale nel sostenere la funzionalità stabile del potenziometro, prolungando contemporaneamente la sua durata operativa.Nelle applicazioni che richiedono un'alta potenza, come resistori di messa a punto per gli amplificatori di potenza, la selezione giudiziosa di un potenziometro che vanta un punteggio di potenza sufficientemente elevato diventa imperativo per evitare il surriscaldamento e il potenziale danno consequenziale.

La risoluzione delinea l'alterazione minima percepibile nella resistenza che un potenziometro può percepire accuratamente.La sua pertinenza diventa particolarmente pronunciata in scenari che impongono un meticoloso aggiustamento della resistenza.Prendi, ad esempio, strumentazione di laboratorio e sistemi di controllo ad alta precisione in cui i potenziometri dotati di capacità di risoluzione elevate facilitano le regolazioni sfumate, migliorando così la precisione di risposta e la controllabilità del sistema.

Il rumore scorrevole è il rumore elettrico prodotto da uno scarso contatto meccanico all'interno di un potenziometro, che può comportare una riduzione della qualità del segnale nelle applicazioni di elaborazione del segnale audio e ad alta precisione.La scelta di un potenziometro con un design a basso rumore, come quello che utilizza materiali di alta qualità e processi di produzione di precisione, può ridurre significativamente il rumore scorrevole e mantenere la chiarezza e la purezza del segnale.

Il coefficiente di temperatura è una misura della sensibilità del valore di resistenza di un potenziometro alle variazioni di temperatura.Quando si utilizza un potenziometro in un ambiente con ampie fluttuazioni della temperatura, la scelta di un potenziometro con un coefficiente di bassa temperatura può garantire la stabilità del valore di resistenza.Ciò è particolarmente fondamentale per applicazioni sensibili alle variazioni di temperatura, come la misurazione della precisione e i sistemi di controllo.

Infine, la durata meccanica e la durata operativa del potenziometro sono anche fattori che devono essere considerati durante la selezione.Nelle applicazioni che richiedono frequenti regolazioni o funzionano in ambienti difficili (come alta temperatura, alta umidità o presenza di gas corrosivi), scegliendo un potenziometro con alta durata e lunga vita può garantire l'affidabilità dell'attrezzatura e ridurre la necessità di manutenzione.

Considerando questi parametri chiave, i progettisti possono selezionare il potenziometro che si adatta meglio alle loro esigenze specifiche dell'applicazione, non solo migliorando le prestazioni e l'affidabilità dei circuiti, ma anche ottimizzando l'esperienza dell'utente.

Conclusione

I potenziometri offrono una serie di vantaggi tra cui una semplice progettazione, convenienza, ampia gamma di resistenza, facilità di funzionamento e tecnologia comprovata.Sono dispositivi affidabili utilizzati nei sistemi elettronici ed elettrici per il controllo della tensione, la misurazione e il rilevamento preciso del movimento lineare o rotante.I progettisti devono selezionare i potenziometri più adatti con la dovuta considerazione dei parametri corrispondenti e le loro limitazioni per garantire che si esibiscano come previsto nell'applicazione target.
