BSS138 MOSFET spiegato: caratteristiche chiave e panoramica tecnica

Il MOSFET BSS138 è un componente compatto ed efficiente utilizzato in applicazioni a bassa tensione e a bassa corrente.Questa guida copre le sue caratteristiche, usi e specifiche principali, aiutandoti a capire perché è una scelta popolare in elettronica.

Catalogare

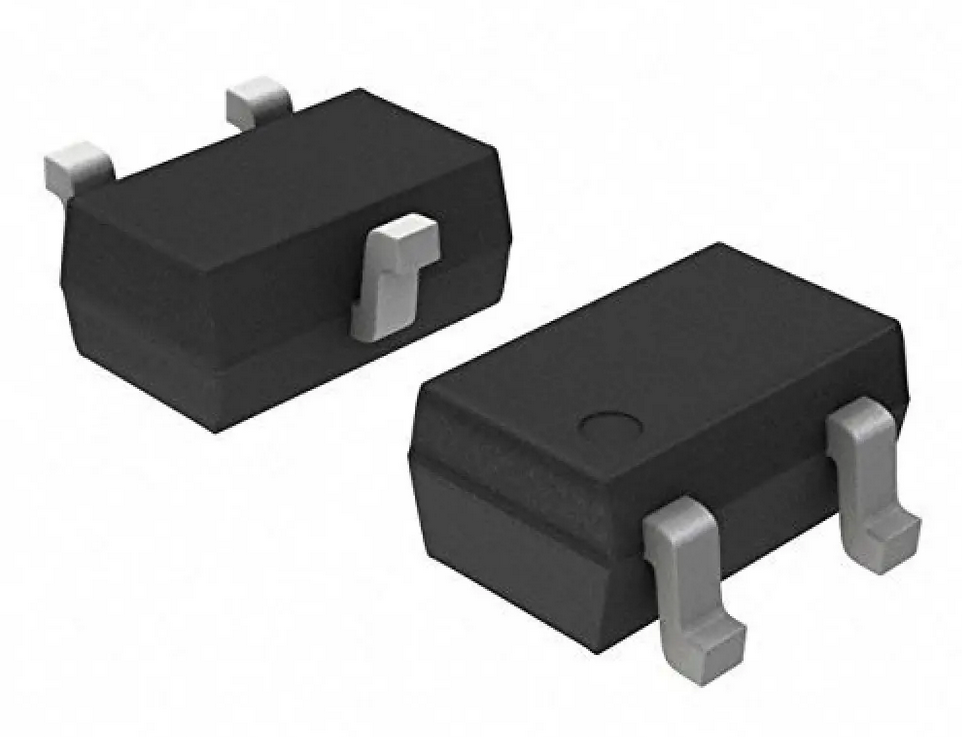

Panoramica BSS138 MOSFET

BSS138 è un MOSFET a canale N, appositamente progettato per usi a bassa tensione e a bassa corrente.Conosciuto per la sua efficienza, questo componente mantiene bassa la resistenza allo stato, il che aiuta a ridurre la perdita di energia.La sua struttura compatta e affidabile lo rende una buona scelta per le attività di commutazione rapida.Il MOSFET BSS138 si trova spesso in piccoli dispositivi che richiedono un controllo a corrente liscia, come i servi motori e i conducenti di alimentazione.In queste applicazioni, garantisce prestazioni e durabilità coerenti, maneggiando lavori di commutazione su piccola scala senza compromettere la velocità o la qualità.

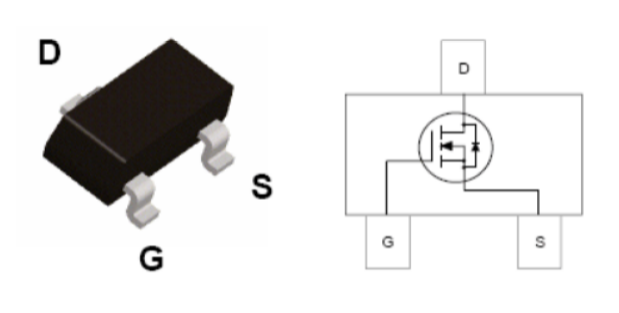

Configurazione del pin BSS138

Numero pin	Nome PIN	Descrizione
1	Fonte	La corrente scorre attraverso la sorgente
2	Cancello	Controlla il distorsione del MOSFET
3	Drenare	La corrente scorre attraverso lo scarico

Modello CAD BSS138

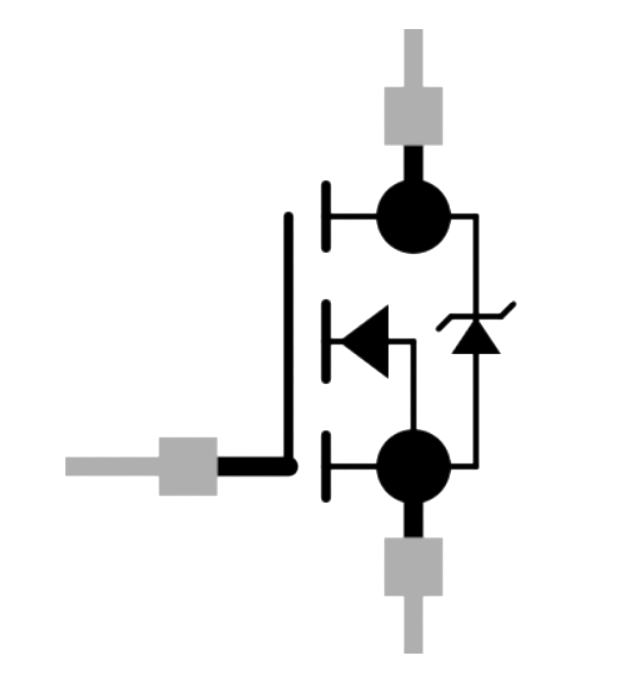

Simbolo BSS138

Impronta BSS138

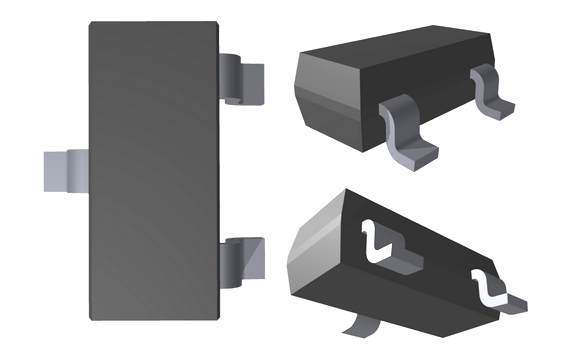

Modello 3D BSS138

Specifiche tecniche BSS138

Specifiche tecniche, caratteristiche, caratteristiche e componenti con specifiche comparabili di su semiconduttore BSS138

Tipo	Parametro
Stato del ciclo di vita	Attivo (ultimo aggiornamento: 6 giorni fa)
Tempo di consegna della fabbrica	8 settimane
Contattare la placcatura	Stagno
Montare	Monte della superficie
Tipo di montaggio	Monte della superficie
Pacchetto / caso	TO-236-3, SC-59, SOT-23-3
Numero di spille	3
Pacchetto dispositivo fornitore	SOT-23-3
Peso	30 mg
Corrente - drenaggio continuo (ID) @ 25 ° C	220MA TA
Tensione di azionamento (max rds on, min rds on)	4.5v, 10v
Numero di elementi	1
Dissipazione di potenza (max)	TA 360MW
Disattivare il tempo di ritardo	20 ns
Pubblicato	2002
Temperatura operativa	-55 ° C ~ 150 ° C TJ
Confezione	Nastro e bobina (TR)
Stato parte	Attivo
Livello di sensibilità all'umidità (MSL)	1 (illimitato)
Terminazione	SMD/SMT
Resistenza	6Ω
Temperatura operativa massima	150 ° C.
Temperatura operativa min	-55 ° C.
Tensione - DC nominale	50V
Valutazione attuale	220 mA
Numero parte base	BSS138
Configurazione dell'elemento	Separare
Dissipazione del potere	360MW
Accendi il tempo di ritardo	2,5 ns
Tipo FET	N-channel
RDS su (max) @ id, vgs	3,5Ω @ 220 mA, 10V
Vgs (th) (max) @ id	1.5v @ 1ma
Capacità di input (CISS) (max) @ VDS	27PF @ 25V
Gate Charge (QG) (Max) @ VGS	2.4nc @ 10V
Sorgi il tempo	9ns
Drana su Tensione di origine (VDSS)	50V
VGS (max)	± 20 V.
Tempo di caduta (tipo)	9 ns
Corrente di scarico continuo (ID)	220 mA
Tensione di soglia	1.3v
Tensione del gate alla sorgente (VGS)	20V
Svuotare la tensione di rottura della sorgente	50V
Tensione a doppia alimentazione	50V
Capacità di input	27pf
Scolare la resistenza alla fonte	3,5Ω
RDS su Max	3,5Ω
VG nominale	1.3v
Larghezza	1,3 mm
Altezza	930 μm
Lunghezza	2,92 mm
Raggiungere svhc	Nessun svhc
Indurimento da radiazioni	NO
Stato ROHS	ROHS3 conforme
Senza piombo	Senza piombo

Caratteristiche chiave di BSS138

Bassa resistenza allo stato

Il MOSFET BSS138 si distingue per la sua bassa resistenza allo stato, riducendo la perdita di potenza durante il funzionamento.Con una resistenza allo stato di 3,5Ω a una tensione di sorgente gate di 10 V e 6,0Ω a 4,5 V, questo MOSFET supporta un flusso di energia regolare ed efficiente, ideale per applicazioni in cui è essenziale ridurre la perdita di potenza.

Design cellulare ad alta densità

Costruito con una progettazione di celle ad alta densità, il BSS138 garantisce prestazioni affidabili anche in spazi compatti.Questo design migliora la sua capacità di condurre in modo efficiente l'attuale, rendendolo adatto a progetti stretti e vincolati dallo spazio mantenendo prestazioni affidabili e costanti.

Pacchetto SOT-23 compatto

Il BSS138 è racchiuso in un pacchetto di montaggio superficiale SOT-23 standard, offrendo sia la durata che un fattore di forma di risparmio spaziale.Questo pacchetto compatto consente una facile integrazione nei progetti in cui lo spazio è limitato, contribuendo a creare circuiti aerodinamici ed efficienti.

Componenti equivalenti a BSS138

• NTR4003

• 2n7002

• FDC666

• FDC558

• BS170

• 2n7000

Applicazioni di BSS138

Commutazione a bassa tensione

Il MOSFET BSS138 è efficace per le applicazioni di commutazione a bassa tensione, consentendolo di funzionare bene nei sistemi che richiedono una commutazione controllata e affidabile a bassi livelli di potenza.Può gestire queste attività in modo efficiente, rendendolo eccellente per i circuiti di gestione dell'alimentazione che non richiedono una corrente elevata.

Shifter a livello logico

Questo MOSFET è utile nel cambio di livello logico, dove regola i livelli di tensione tra diverse parti di un circuito.Questa funzione lo rende ideale per i progetti che necessitano di compatibilità di tensione tra i componenti, garantendo che i segnali vengano trasmessi senza intoppi senza interruzioni.

Convertitori DC-DC

Il BSS138 trova anche il suo posto nei convertitori DC-DC, dove aiuta a convertire un livello di tensione DC a un altro.Questa applicazione è comune nell'elettronica portatile che si basano sulla conversione di potenza stabile per mantenere più componenti in modo efficiente.

Emobilità e dispositivi alimentati a batteria

Grazie alla sua efficienza energetica e alla bassa resistenza, il BSS138 è adatto per applicazioni a batteria, come i dispositivi di emobilità.Aiuta a conservare la durata della batteria, garantendo che i dispositivi possano funzionare più a lungo con una singola carica senza perdita di energia non necessaria.

Sistemi di gestione dell'alimentazione

Nei sistemi di gestione dell'energia, il BSS138 svolge un ruolo prezioso aiutando a gestire il flusso di corrente all'interno dei dispositivi elettronici.La sua bassa resistenza allo stato e capacità di commutazione efficienti lo rendono ideale per questi sistemi, garantendo rifiuti di energia minimi e regolazione costante di corrente.

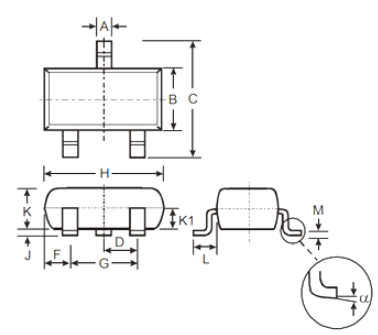

Dettagli del pacchetto BSS138

Fioco	Min	Max	Tipo
UN	0.37	0,51	0.4
B	1.2	1.4	1.3
C	2.3	2.5	2.4
D	0.89	1.03	0.915
F	0.45	0.6	0,535
G	1.78	2.05	1.83
H	2.8	3	2.9
J	0,013	0.1	0,05
K	0.903	1.1	1
K1	-	0.4	-
L	0.45	0.61	0,55
M	0,085	0.18	0.11
α	0 °	8 °	-

PDF da foglio dati

Foglio dati BSS138:

Bss138.pdf
